13.2. Подъемно-транспортное оборудование

Применение подъемно-транспортного оборудования в складском технологическом процессе способствует облегчению тяжелых и трудоемких работ, ускоряет выполнение погрузочно-разгрузочных операций, сокращает время простоя транспорта. Механизация складских работ повышает производительность труда работников в 3–5 раз.

Подъемно-транспортное оборудование классифицируют по следующим основным признакам:

• функциональному назначению;

• принципу периодичности действия;

• роду перерабатываемого груза;

• видам привода;

• степени механизации труда.

Рассмотрим классификацию подъемно-транспортного оборудования по одному из важнейших признаков – функциональному назначению. По этому признаку оно подразделяется на три группы:

грузоподъемные машины и механизмы;

транспортирующие машины и устройства;

погрузочно-разгрузочные машины.

К грузоподъемным машинам и механизмам относят краны, грузовые лифты, лебедки и электрические тали.

Краны предназначены для перемещения грузов в вертикальном и горизонтальном направлениях. Их подразделяют на мостовые и консольные, козловые и автомобильные, краны-штабелеры.

Мостовые краны представляют собой грузоподъемные машины, передвигающиеся по рельсам, закрепленным на выступах стен склада или специальных колоннах. Применяются для перемещения тяжеловесных грузов и контейнеров в закрытых складских помещениях, под навесами или на открытых площадках. На складах применяют мостовые краны грузоподъемностью 5–10 т, способные поднимать груз на высоту 8–16 м.

Консольные краны используются на комплектовочно-сортировочных площадках и рампах складов. Они предназначены для работы с грузами небольшой массы и малых габаритов. Бывают напольные и настенные, могут крепиться к колонне складского помещения. Дуга поворота консоли крана достигает 360°.

Электрические козловые краны (рис. 6) грузоподъемностью до 30 т широко применяются при производстве погрузочно-разгрузочных работ на открытых площадках складов и баз. Перемещаются по подкрановым рельсам, уложенным на земле. Обладают высокой производительностью.

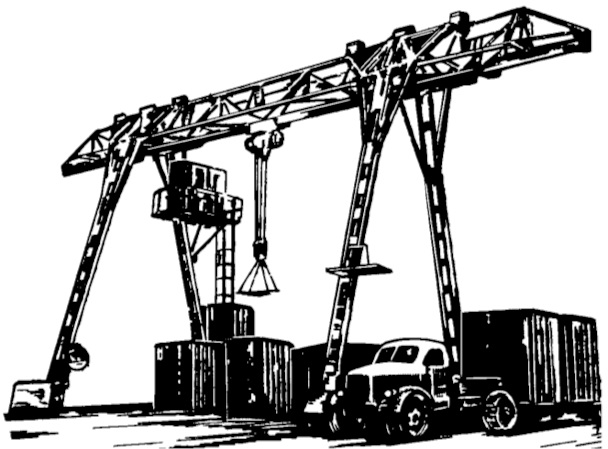

Рис. 6. Грузоподъемный козловый кран

Автомобильные краны применяют для погрузочно-разгрузочных работ на рассредоточенных объектах. Они представляют собой самоходные погрузочно-разгрузочные механизмы, смонтированные на автомобильных шасси. Их грузоподъемность – от 3 до 45 т. Поднимают груз на высоту более 7 м.

Краны-штабелеры предназначены для механизации погрузочно-разгрузочных работ в закрытых складах для переработки тарно-штучных грузов. Подразделяются на мостовые и стеллажные.

Мостовой кран-штабелер представляет собой механизм, состоящий из кранового моста, вертикальной колонны и грузового захвата. Перемещается по рельсовым путям, смонтированным на строительных конструкциях здания склада.

Стеллажный кран-штабелер – подъемно-транспортная машина, состоящая из тележки и смонтированной на ней вертикальной рамы, а также передвигающейся по раме подъемной платформы, на которой установлен грузовой захват. Стеллажные краны-штабелеры в зависимости от конструкции могут передвигаться по рельсовым путям, уложенным на полу или на стеллажах.

Краны-штабелеры используют для укладки грузов в штабеля и стеллажи значительной высоты, а также для комплектования ассортимента товаров при их отборке с мест хранения.

Грузовой лифт представляет собой грузоподъемное устройство прерывистого действия для подъема и спуска грузов. Грузоподъемность – от 150 кг до 5 т.

Лебедки используются для вертикального (подъемные лебедки) и горизонтального (тяговые лебедки) перемещения грузов. Выпускаются с ручным и электрическим приводами. Могут иметь тяговые усилия от 1 до 10 т.

Электрическая таль (рис. 7) – механизм с электроприводом для вертикального и горизонтального перемещения груза, подвешенного на крюк. Горизонтальное перемещение осуществляется вдоль подвесного однорельсового пути. Управляют ею с помощью кнопочного механизма. Выпускается грузоподъемностью 0,5; 1; 5 и 10 т. Рассчитана на высоту подъема груза от 4 до 30 м.

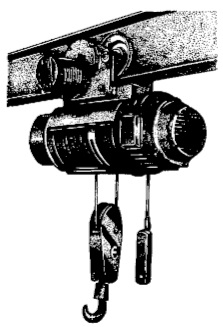

Рис. 7. Электрическая таль

К транспортирующим машинам и устройствам относятся конвейеры, гравитационные устройства, грузовые транспортные тележки, электротягачи и др. Конвейеры (транспортеры) – транспортирующие машины непрерывного действия. В зависимости от конструктивных особенностей их грузонесущих органов они бывают ленточные, пластинчатые и роликовые. Применяются для горизонтального и слабонаклонного перемещения сыпучих и штучных грузов.

К гравитационным устройствам относятся гравитационные конвейеры и вертикальные спуски. Груз при помощи этих устройств перемещается под действием своей силы тяжести.

Грузовые транспортные тележки (рис. 8) используются для горизонтального и слабонаклонного перемещения грузов. Они бывают электрические и ручные. Электротележки применяют для перемещения грузов на расстояние до 1 км. Их грузоподъемность – 500, 750, 1000 и 2000 кг. Ручные тележки выпускают на трех–четырех колесах, грузоподъемностью 0,25–1 т. Грузовые транспортные тележки грузоподъемностью до 50 кг применяют для перемещения отдельных легковесных грузов.

Тележки-штабелеры с ручным гидравлическим рычажным приводом подъема груза позволяют производить многоярусное складирование, укладку в стеллажи и перемещение грузов в производственной таре. Тележки могут иметь подъемную платформу или подъемные вилы.

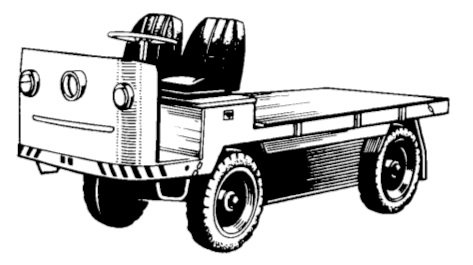

Рис. 8. Тележка электрическая

Электротягачи применяют для горизонтального перемещения прицепных тележек и тары-оборудования на колесах. Общая масса перевозимых грузов составляет до 1500 кг.

Погрузочно-разгрузочные машины – вилочные погрузчики и штабелеры – предназначены для выполнения погрузочно-разгрузочных работ, внутрискладского перемещения и складирования грузов. Вилочные погрузчики делятся на электропогрузчики и автопогрузчики. Электропогрузчики (рис. 9) – машины напольного безрельсового электрифицированного транспорта, приводимые в движение электродвигателем с питанием от аккумуляторных батарей.

Основным рабочим органом являются вилы, служащие для подхвата груза, его подъема, транспортирования и укладки. Выпускаются грузоподъемностью от 0,5 до 5 т, высота подъема груза – от 2,0 до 5,6 м. Электропогрузчики обладают высокой маневренностью.

Вилочные электропогрузчики используются для производства погрузочно-разгрузочных и транспортных операций на открытых складских площадках, в складских и производственных помещениях. Они широко применяются для погрузки и разгрузки железнодорожных вагонов, бортовых автомобилей и автоприцепов.

Автопогрузчики приводятся в действие при помощи двигателя внутреннего сгорания, в связи с чем применяются для выполнения погрузочно-разгрузочных работ на открытых площадках. Выпускаются грузоподъемностью от 3,2 до 10 т, высота подъема груза – до 8,2 м.

Электроштабелеры (рис. 10) также относятся к машинам напольного безрельсового транспорта. Служат для выполнения складских работ в закрытых помещениях с твердым и ровным покрытием пола. Их используют, как правило, для работы в стесненных условиях при штабелировании грузов в высокие ярусы стеллажей. Загрузка груза в стеллажи и его выгрузка производится выдвижением грузоподъемника с вилочными захватами. Рама грузоподъемного механизма может наклоняться вперед и назад, что и обеспечивает возможность взятия груза из штабеля и укладку его в штабель. Выпускаются грузоподъемностью 0,8; 1; 1,25; 1,6 и 2 т.

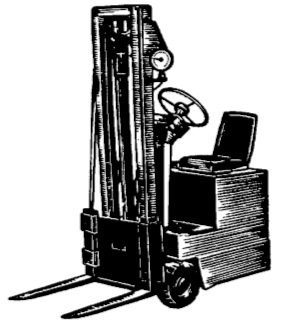

Рис. 9. Электрический погрузчик

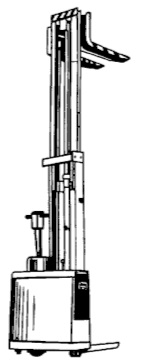

Рис . 10. Электрический штабелер

При оснащении складов подъемно-транспортным оборудованием учитывают: устройство складов; ассортимент и габариты подлежащих переработке грузов; объем погрузочно-разгрузочных и складских работ; производительность механизмов; режим работы складов.

Потребность в подъемно-транспортных машинах можно определить по формуле:

где Q _маш – потребное количество машин, единиц;

V _г.о – годовой объем грузооборота, т;

К _н – коэффициент неравномерности грузооборота;

Р _маш – эксплуатационная производительность машины за 1 час, т;

Т _р – количество часов работы машины в смену;

С _см – количество смен работы машины в сутки;

N _н – количество рабочих дней машины в году.

Для расчета эксплуатационной производительности машины можно использовать формулу:

P _маш=P_т?K₁?K₂,

где Р _маш – эксплуатационная производительность машины за 1 час, т;

Р _т– техническая (конструктивная) производительность машины, т;

К ₁ – коэффициент использования машины по загрузке;

К ₂ – коэффициент использования машины по времени.

При этом К ₁ определяется как отношение среднего веса транспортируемого груза за один цикл работы к номинальной грузоподъемности машины. Коэффициент использования машины по времени К ₂ равен отношению фактической продолжительности работы машины (с учетом простоев на профилактику и т. д.) к нормативной продолжительности рабочей смены.
